| JCQ3X-WZ系列避雷器泄漏電流傳感器說明書 |
一、用途
JCQ3X- WZ系列“避雷器泄漏電流傳感器”適用于交流電網中的各種金屬氧化物避雷器，可在線監測避雷器的初始持續電流、當前持續電流和動作次數，同時具有阻性電流測量同步采樣功能，采用無線通訊模塊將監測參數上傳給匯聚節點，既方便現場觀測和對比避雷器實時持續電流和初始工作電流，可以有效地自動檢測出避雷器內部老化、受潮等異常，又能夠實現避雷器運行參數的無源無線電力物聯網絡監測，可滿足電力物聯網對避雷器進行實時狀態監測的要求，實現對避雷器運行狀態的早期故障診斷。
二、 產品特點
1)充分利用避雷器的泄漏電流提供能源，采用自取電技術提供對避雷器運行狀態的實時在線無源無線監測；
2)能夠自動記錄并存儲避雷器初始運行時的持續電流，掉電不丟失，方便對比避雷器運行過程中持續電流的變化量，實現自動對避雷器運行狀態的準確判斷；
3)在母線電壓無線取樣裝置的配合下具有母線電壓相位法測量阻性電流測量能力，能夠和母線電壓無線取樣裝置同步采樣，在后臺實現阻性電流的解算；

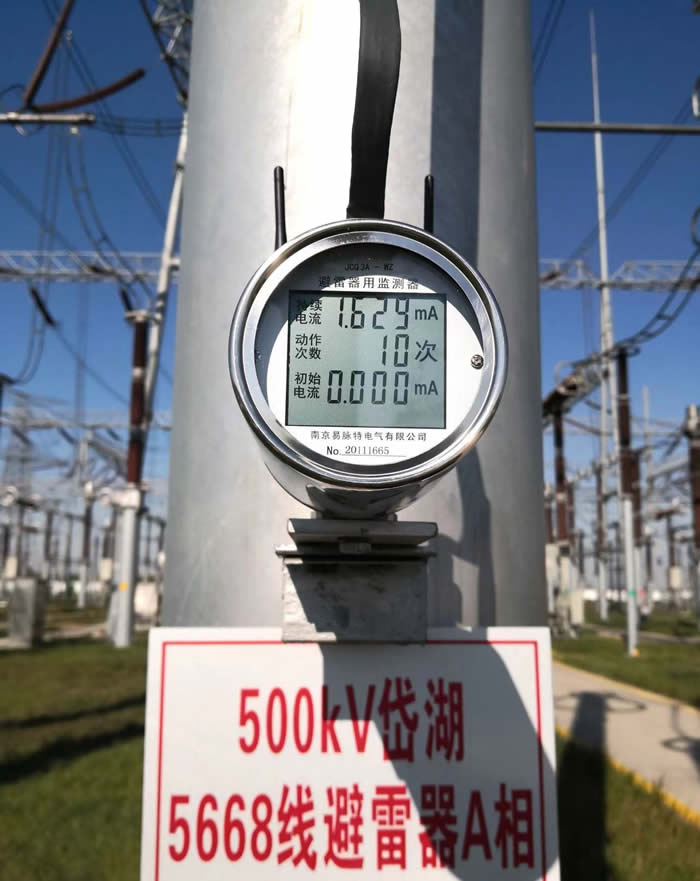

4)具有就地顯示功能，采用大屏幕微功耗液晶顯示器顯示初始持續電流、當前持續電流和當前動作總次數，集就地顯示和無線遠傳功能于一體，無需現場再配置避雷器在線監測器，就地顯示數據和無線遠傳數據同步一致；
5)外形、安裝尺寸以及安裝方式與傳統監測器兼容，方便實現傳統避雷器在線監測器升級為無線數字智能傳感器，滿足數字化改造的要求；
6)無線傳輸信號符合國網《QGDW 12020—2019輸變電設備物聯網微功率無線網通信協議》要求，無線通訊數據格式滿足《QGDW 12184—2021 輸變電設備物聯網傳感器數據規范》，滿足無線遠傳要求的數字化傳感器。
三、使用環境
3.1 適用于戶內及戶外。
3.2室外可以水平安裝或略微傾斜向下安裝，以便觀察及避免長時間陽光直射。室內可以任意方向安裝
3.3環境溫度：－30℃～＋70℃。
3.4安裝處無強烈振動。
四、無線遠傳部分特性參數
無線通訊：LORA調制
通訊距離：3km（空曠條件下）
發射功率：≤100mW
載波頻率：2400~2483.5MHz
空中速率：2.4kbps
發送周期：6min
傳送內容：全電流、動作次數、同步采集相位和采集時間
五、外形尺寸及安裝方式

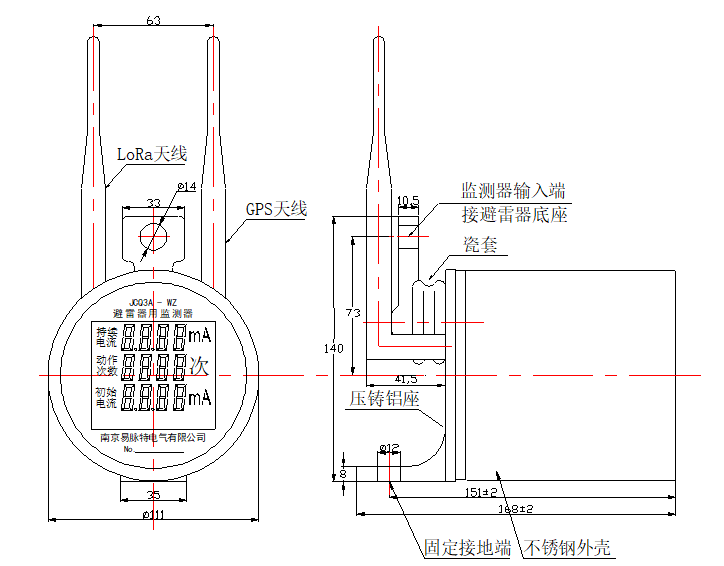

 圖1 JCQ3X-WZ系列外形尺寸圖

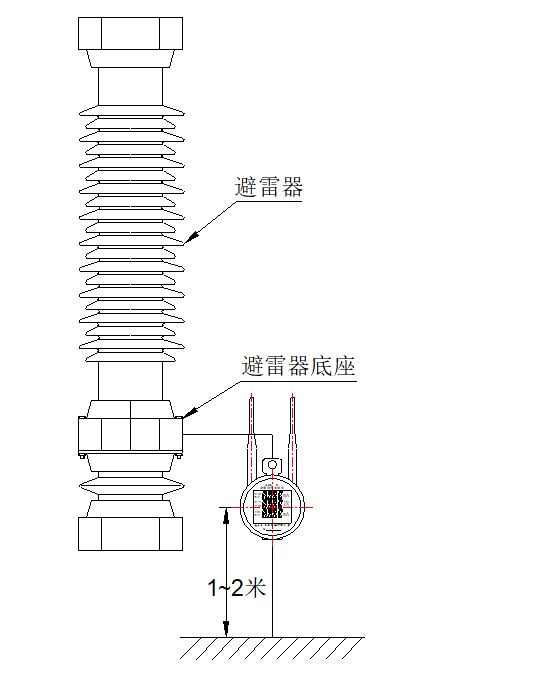

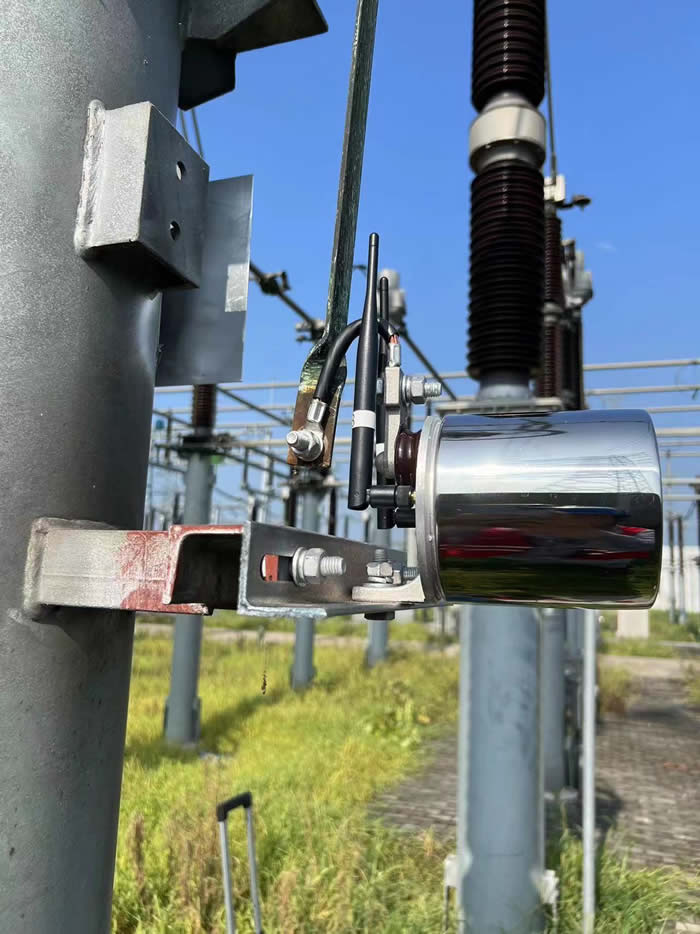

 圖2 JCQ3X-WZ系列在線監測器典型安裝圖
  |
