EMT-1000S避雷器用監測器

EMT-1000S型避雷器用監測器

（安裝使用說明書）

一、用途

EMT-1000S型避雷器用監測器適用于1000kV超高壓交流電網中的各種閥式避雷器，其可在線監測避雷器的持續電流及避雷器的動作次數。為了滿足智能化數字變電站的建設需求，需要對MOA持續電流及動作次數進行數字化監測，EMT-1000S型避雷器用監測器增加了數字處理單元，可以實現對避雷器泄露電流和動作次數的實時數字化檢和輸出，能直接和計算機進行雙向通信，通過IEC61850規約轉換器能直接和變電站站控層智能監控設備系統相連，便于對站內避雷器實現數字化檢測。

二、使用環境

2.1 適用于戶內及戶外。

2.2 環境溫度：－35℃～＋45℃。

2.3 安裝處無強烈振動。

三、技術參數

3.1 監測器持續電流測量表頭部分特性參數

型號

適用

電壓

工頻耐受

電流（mA）

有效量程

（mA）

分辨刻度

（mA）

誤差

等級

EMT—1000S

1000kV

100

20.0

0.4

5.0

3.2監測器持續電流測量數字輸出部分特性參數

型號

適用

電壓

額定電流

（mA）

有效量程

（mA）

最大量程

（mA）

分辨力

（mA）

誤差

等級

EMT—1000S

1000kV

20.0

0.01

±1%

3.3 監測器動作部分特性參數（數字部分和表頭輸出一致）

型號

上限動作電流

8/20μS

下限動作電流

8/20μS

方波電流

2mS

大電流

4/10μS

殘壓

（kV）

標稱電流

EMT—1000S

63 kA

（峰值）

150A

（峰值）

8000A

（峰值）

4x100kA

（峰值）

≤1.5

20 kA

3.4通訊接口參數

通信接口：RS-485

通訊介質：雙絞線電纜

波特率：9600bps

通訊方式：半雙工

通訊協議：MODBUS

節點數：≤30

3.5電源接口參數

電源：DC24V±5%, ≤30mA

3.6通訊接口定義

引腳	接線定義	技術指標	功能
1	電源正（+）	+24V（±5%），≮40mA	工作電源輸入
2	電源地（-）	+24V（±5%），≮40mA	工作電源輸入
3	RS-485-A(+)	滿足EIA RS-485接口標準	通訊接口
4	RS-485-B(-)
5	RS-485-G(地)

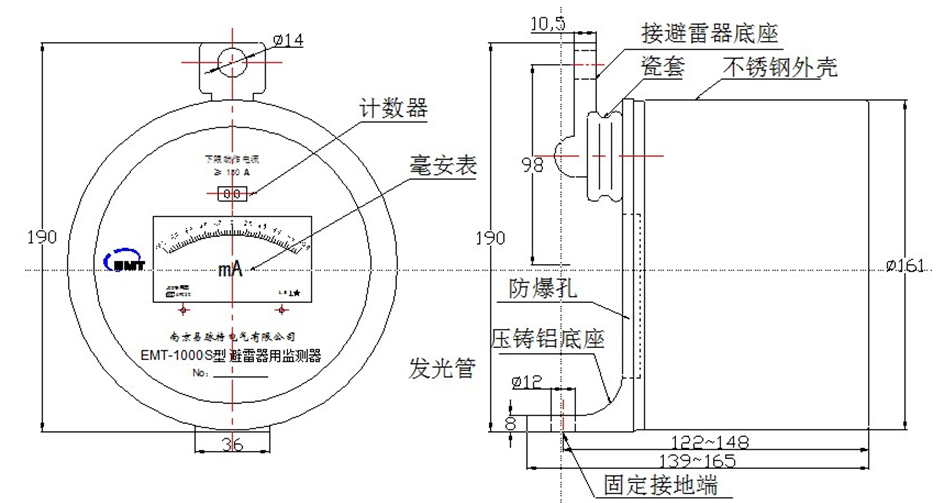

四、外形尺寸

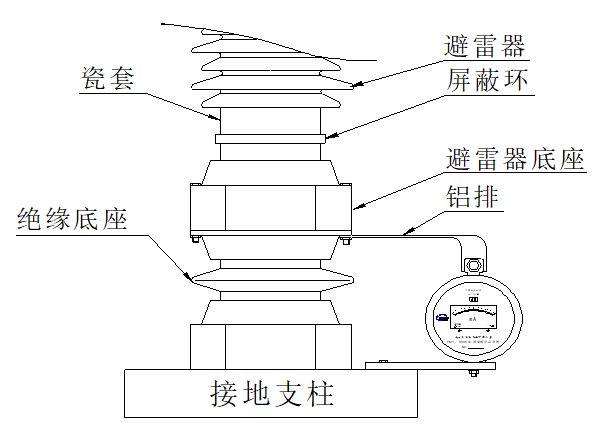

五、典型安裝
