OFS-6030

  • 銷售直線:135 3723 3598
  • 聯(lián)系人:羅先生
  • 郵箱:luoguangdian@163.com
  • 電話:0769-82021602
  • 傳真:0769-82126200
  • 地址:東莞市南城區(qū)南城街道車站北路8號恒正大廈1108室

一鍵快速索取當(dāng)前樣品

產(chǎn)品特性

甲基丙烯酰氧基官能團(tuán)烷氧基硅烷

產(chǎn)品應(yīng)用

玻璃纖維,樹脂,涂料,油墨,無機(jī)填料等

代理銷售道康寧DOWCORNING硅烷偶聯(lián)劑XIAMETER OFS-6030 (z-6030)甲基丙烯酰氧基官能團(tuán)烷氧基硅烷

【特性】

l 甲基丙烯酰氧基活性官能團(tuán)基

l 三甲氧基可水解官能團(tuán)

l 高純度

【優(yōu)點(diǎn)】

l 提高有機(jī)樹脂與無機(jī)表面粘合力

l 提高復(fù)合材料干/濕抗拉強(qiáng)度和抗彎強(qiáng)度

l 改善化學(xué)粘結(jié)性

l 提高聚酯玻璃纖維復(fù)合材料的透明度

【組成】

甲基丙烯酰氧基丙基三甲氧基硅烷


【主要應(yīng)用】

作為一種偶聯(lián)劑,道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷可以提高游離基固化樹脂如聚酯等與無機(jī)表面包括玻璃纖維、粘土、石英、其他硅土材料等的粘合力,提高復(fù)合材料的干/濕抗彎抗壓強(qiáng)度,尤其濕強(qiáng)度可以提高約100%。

道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030(z-6030)硅烷還可用作礦物增強(qiáng)聚酯樹脂中的添加劑。當(dāng)作為添加劑使用時,此硅烷可以改善復(fù)合材料的特性,就像用硅烷處理過的礦物增強(qiáng)的復(fù)合材料一樣。

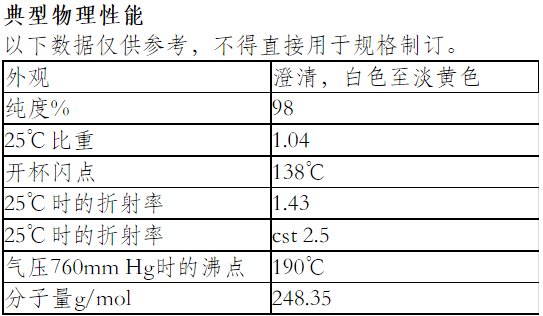

【性能描述】

道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷含有甲基丙烯酰氧基有機(jī)基和甲氧基硅烷基無機(jī)基的雙官能團(tuán)硅烷。

道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷的化學(xué)名稱為甲基丙烯酰氧基丙基三甲氧基硅烷。道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷同時具備有機(jī)反應(yīng)性與無機(jī)反應(yīng)性,既可以與有機(jī)熱固性樹脂反應(yīng),也可以與玻璃、硅土等無機(jī)礦物反應(yīng)。有機(jī)/無機(jī)界面處可以與有機(jī)基硅烷發(fā)生化學(xué)鍵結(jié),從而提供上述各優(yōu)點(diǎn)。

【如何使用】

道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷可以以稀釋水溶液(0.1至0.5%硅烷)的形式涂敷到無機(jī)表面上。制備水溶液時,用乙酸將水的pH值調(diào)節(jié)到3.0至4.5,然后加入硅烷,同時進(jìn)行攪拌。將硅烷加入到酸化水中后,需持續(xù)攪拌混合物至少30分鐘,使其水解形成清澈、均質(zhì)的溶液。如果溶液渾濁或者在混合容器底部出現(xiàn)小滴,則表明硅烷尚未形成清澈的溶液。此時道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷的水溶液尚不穩(wěn)定,靜置數(shù)天后可能沉積形成聚硅氧烷的油相。

道康寧硅烷偶聯(lián)劑XIAMETEROFS-6030硅烷的水溶液不穩(wěn)定是因?yàn)?.89%的溶液將表面張力從72.0降至38.3達(dá)因/厘米,這表明此硅烷的疏水有機(jī)成分在液體-空氣界面處形成了一個導(dǎo)向?qū)?。如果是礦物填料,可以通過在很高的剪切條件下與硅烷混合來對礦物進(jìn)行處理,無需另加溶劑?;蛘撸部梢詫⒐柰橛靡掖枷♂?,或者按照上述方法進(jìn)行預(yù)水解,然后與礦物混合。礦物可以是干的,也可以呈泥漿形式。

玻璃或礦物表面上涂敷了本硅烷之后,可以采用風(fēng)干或者在104至121℃(220至250℉)溫度下快速干燥,以實(shí)現(xiàn)硅烷醇基在表面上的完全縮合,并清除表面上因甲氧基硅烷水解而產(chǎn)生微量甲醇。在應(yīng)用于工業(yè)化生產(chǎn)過程之前,應(yīng)確定每一具體應(yīng)用的最佳涂敷量和干燥條件(比如時間、溫度等)。

【有效期與儲存】

遠(yuǎn)離熱源和明火。在25℃ 或以下溫度儲存于原始未開封容器中時,本品自生產(chǎn)之日起保質(zhì)期為12個月。


上一篇:OFS-6032

下一篇:OFS-6020
